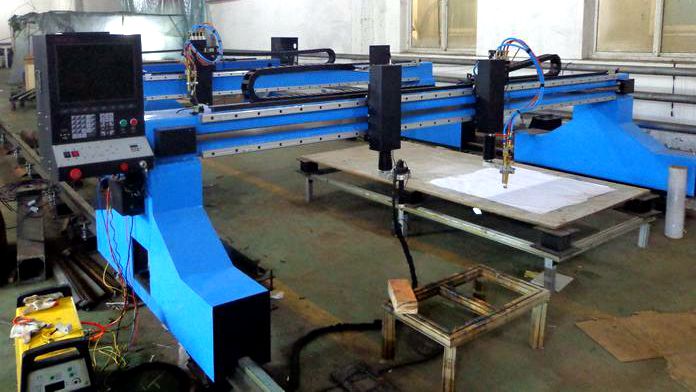

美达HCG-EM-I系列中龙门数控火焰等离子切割机
基本概述
“美达中龙门”数控火焰等离子切割机，可以切割由直线和圆弧构成的任意平面形状零件，图形动静态显示，直观易学，可直接在机器上编程，也可在电脑上绘制或利用现成的CAD文件通过随机附赠的软件直接转换为G代码程序文件，通过U盘传输到机器里，实现切割。
“美达中龙门”是一种高效率、高精度、低劳动强度的数控切割设备，广泛适用于各种机械制造业中金属板材的下料切割工序，可以对碳钢、不锈钢、铝及其他有色金属板材进行切割 ，切割方式为火焰或空气等离子，具有自动化程度高、操作维护方便、可靠性好等特点。
● 横梁采用整体式焊接方梁结构，两侧端架采用优化的焊接结构，焊接成型后，经过时效处理，消除机械应力。该结构刚性好，不易变形，且所有装配面都经过精密加工而成；轨道在端架中线，有效切割宽度最大化。
● 割炬升降体连接的线缆拖挂，采用拖链式，以保证气管、电缆等得以良好的保护；
● 横梁升降体的横向移动采用一主多从的移动方式，可以安装多个升降体，每个升降体均带有割炬及割炬的升降机构；
● 横梁背面可安装多个直条割炬；
● 纵向采用双边驱动方式，装配有高精度齿条的P24型轨道，其工作端面采用磨削工艺，保证了机器运行平稳及精准；
系统基本特点
◇ 显示屏：15寸1024*768高分辨彩色液晶屏；
◇ CPU：工业级ARM9芯片；
◇ 文件存储：电子存储盘256M；内存：64M；
◇ 外部接口：USB；
◇ 键盘：PCB贴膜键盘，PS2接口；
◇ 机箱：全钢结构完全屏蔽，防电磁辐射、抗干扰、防静电；
◇ 多达45种常用图形库；
◇ 图形比例、旋转、镜像、矩阵排列、交错排列、重复排列；
◇ 根据钢板厚度，在转角处可自动限速，有效防止过烧；
◇ 可自定义坐标系，支持两维坐标的所有八种可能；
◇ 参数备份和在线升级；
◇ 支持边缘切割、偏移切割；
◇ 具有断电、断点保护记忆功能；
◇ 动/静态加工图形显示，图形放大/缩小，放大状态下动态跟踪切割点；
◇ 全中文/英文菜单系统，中英文一键切换。
系统技术指标
1. 控制轴数：2轴联动；
2. 坐标范围：± 99999.99mm；
3. 最大脉冲频率：200KHz；最高运行速度：15米/分钟；
4. 最大程序行数：1万行；
5. 最大单个程序：1M；
6. 用户程序空间：512M；
7. 时间类分辨率：10ms；
8. 系统工作环境：温度-10℃至+60℃；相对湿度0-95%无凝结。
基本特点
|
型号规格 |
HCG-EM3006-1F/P |
HCG-EM3506-1F/P |
HCG-EM4006-1F/P |
HCG-EM4506-1F/P |
HCG-EM5006-1F/P |
|
输入电源 |
AC 220V±10%/50/60Hz/0.5-1KW |
||||
|
切割方式 |
氧气/丙烷或乙炔；可配置等离子切割机 |
||||
|
轨道间距mm |
3000 |
3500 |
4000 |
4500 |
5000 |
|
轨道长度mm |
6000 |
||||
|
有效切割范围mm |
2500×4600 |
3000×4600 |
3500×4600 |
4000×4600 |
4500×4600 |
|
割炬升降高度mm |
≤200 |
||||
|
割炬及数量 |
火焰或等离子，1个；每增加1个割炬，有效切割宽度减少200mm |
||||
|
切割厚度mm |
5-150(氧气+丙烷或乙炔)；等离子切割视电源不同而定 |
||||
|
空行程速度mm/min |
0-4000 |
||||
|
切割速度mm/min |
20-2000 |
||||
|
驱动 |
机架驱动(Y)：交流伺服电机+行星减速机(双边) |
||||
|
横梁驱动(X)：交流伺服电机+行星减速机 |
|||||
|
数控系统 |
FL2500B/15英寸LCD |
||||
|
其他配置 |
横梁升降体气管电缆拖链、供气阀组、带回火防止器的180割炬总成、丙烷割嘴1、2、3号 |
||||
|
套料软件 |
HyCAM 2.0或FastCAM 5.10 |
||||
|
导轨基础、切割料架 |
厂家提供图纸，客户制作 |
||||
选配
|
项目 |
说明 |
|
增加割炬 |
横梁配置2个以上割炬时，需加钢带连接 |
|
等离子弧压自动调高 |
带初始定位和防碰撞 |
|
火焰电容自动调高 |
Heavth |
|
火焰点火器 |
带回火防止器 |
|
直条割炬 |
数量N |
|
增加轨道长度 |
2m/根 |
|
交流伺服驱动 |
合资/进口 |
本产品在用户无特殊要求时，标配丙烷割嘴。
