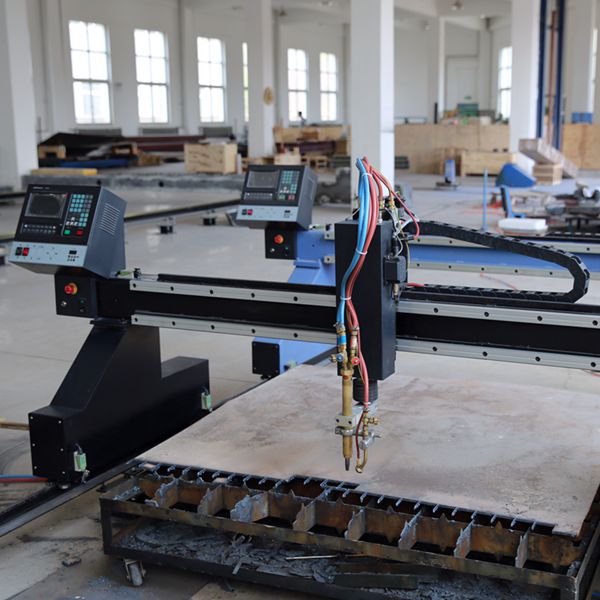

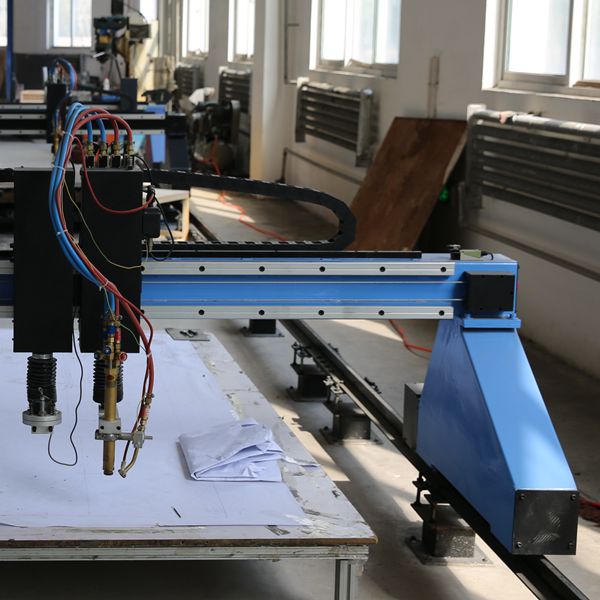

美达HCG-ES系列小龙门数控火焰等离子切割机

来源: 作者: 发布日期:2016-05-16 访问次数:9871

基本概述

  “美达小龙门”数控火焰等离子切割机与大型龙门切割机一样,可以切割由直线和圆弧构成的任意平面形状零件,图形动静态显示,直观易学,可直接在机器上编 程,也可在电脑上绘制或利用现成的CAD文件通过随机附赠的软件直接转换为G代码程序文件,通过U盘传输到机器里,实现切割。
  “美达小龙门”是一种高效率、高精度、低劳动强度的数控切割设备,广泛适用于各种机械制造业中金属板材的下料切割工序,可以对碳钢、不锈钢、铝及其他有色金属板材进行切割。

  “美达小龙门”采用龙门式结构,切割方式为火焰或等离子切割,具有自动化程度高、操作维护方便、可靠性好等特点,该机结构合理紧凑,精巧,价格合理,特别适合中小企业的板材切割下料。

    1.横梁和两侧端架采用整体式焊接方梁结构,经二次结构焊接和时效处理,消除机械应力,该结构刚性好,不易变形,且所有装配面都经过精密加工而成

    2.割炬升降体连接的线缆拖挂,采用拖链式,以保证气管、电线等得以良好的保护

    3.横梁升降体的横向移动采用一主多从的移动方式,最多可以安装4个升降体,即4个割炬,每个升降体均带有割炬及割炬的升降机构

    4.横梁背面可安装多个直条割炬

    5.纵向采用双边驱动方式

基本参数、配置

    1.主控MCU:工业级ARM9芯片

    2.控制轴数:2轴联动(可定制3轴)

    3.最大程序行数:15万行;最大单个程序:4M

    4.文件存储:电子存储盘512M;用户程序空间:256M

    5.控制精度:±0.001mm;坐标范围:± 99999.99mm

    6.最大脉冲频率:250KHz;最高运行速度:25米/分钟

    7.时间类分辨率:10ms

    8.系统工作电源:DC +24V直流电源输入

    9.系统工作环境:温度0℃至+55℃;相对湿度0-95%无凝结

    10.外部接口:USB

    11.键盘: PCB贴膜键盘,PS/2接口,欧姆龙按钮

    12.机箱: 全金属结构完全屏蔽,防电磁辐射、抗干扰、防静电

    13.支持氧燃气、等离子、喷粉、演示

系统特色

    1.多达45种常用图形库;图形比例、旋转、镜像;图形矩阵、交错、重复排列

    2.根据钢板厚度,在转角处可自动限速,有效防止过烧

    3.公英制切换

    4.图形钢板校正

    5.可自定义坐标系;可自定义IO

    6.系统和参数备份、在线升级

    7.全中文/外文(英语、日语、俄语、法语,其它定制语种)操作菜单,中外文一键切换

    8.选行和选号;支持边缘切割、偏移切割

    9.具有断电、断点保护记忆功能

    10动/静态加工图形显示,图形放大/缩小,放大状态下动态跟踪切割点

    11.支持文泰、TYPEIII|、PM2000等特殊套料软件

    12.加密解密功能:可设置不同的管理权限和相应的密码,维护管理层的权

基本特点

型号规格
HCG-ES2003-1F/P
HCG-ES2503-1F/P
HCG-ES3003-1F/P
HCG-ES3503-1F/P
HCG-ES4003-1F/P
输入电源
AC 220V±10%/50/60Hz/0.5-1KW
切割方式
氧气/丙烷或乙炔;可配置等离子切割机
轨道间距mm
2000
2500
3000
3500
4000
轨道长度mm
3000
有效切割范围mm
1600×1800
2100×1800
2600×1800
3100×1800
3600×1800
割炬升降高度mm
≤200
割炬及数量
火焰或等离子,1个;每增加1个割炬,有效切割宽度减少200mm
切割厚度mm
5-150(氧气+丙烷或乙炔);等离子切割视电源不同而定
空行程速度mm/min
0-4000
切割速度mm/min
20-2000
驱动
机架驱动:257步进电机(日本信浓shinano)+减速机,双边驱动
横梁驱动:157步进电机(日本信浓shinano)+减速机
数控系统
FL2300B 或 HC4500
其他配置
横梁升降体气管电缆拖链、供气阀组、带回火防止器的180割炬总成、丙烷割嘴1、2、3号
套料软件
HyCAM 2.0或FastCAM 5.10
导轨基础、切割料架
厂家提供图纸,客户制作
选配

项目 说明
增加割炬 横梁配置2个以上割炬时,需加钢丝连接
等离子弧压自动调高 带初始定位和防碰撞
火焰电容自动调高 Heavth
火焰点火器 带回火防止器
直条割炬 数量N
增加轨道长度 3m或5m/根
交流伺服驱动 国产/合资/进口
本产品在用户无特殊要求时,标配丙烷割嘴。
