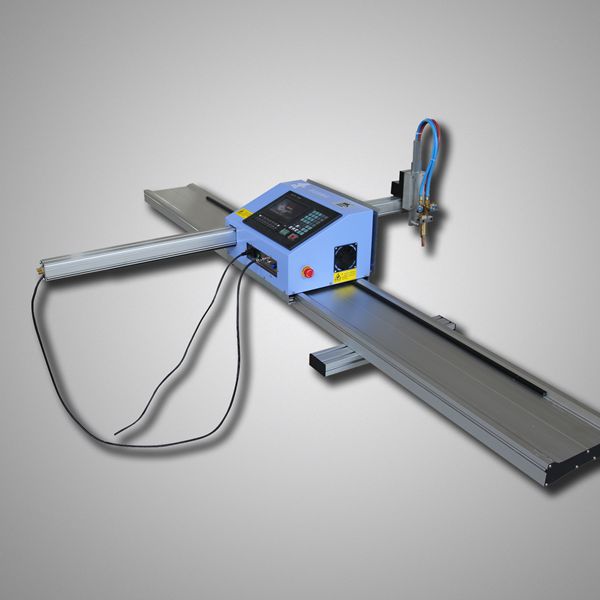

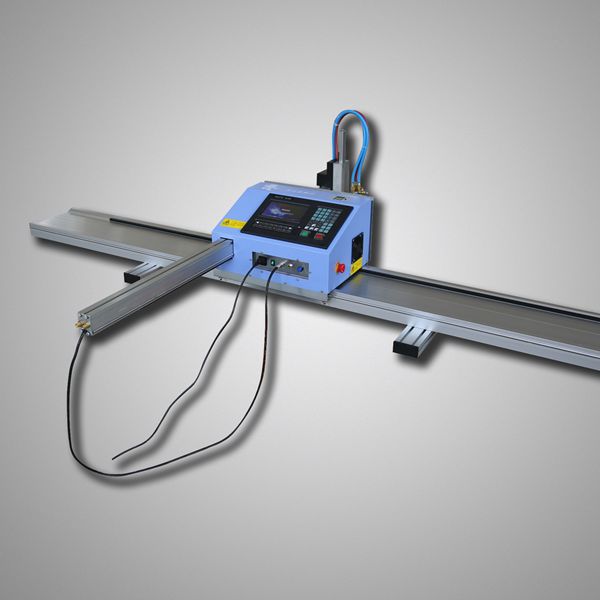

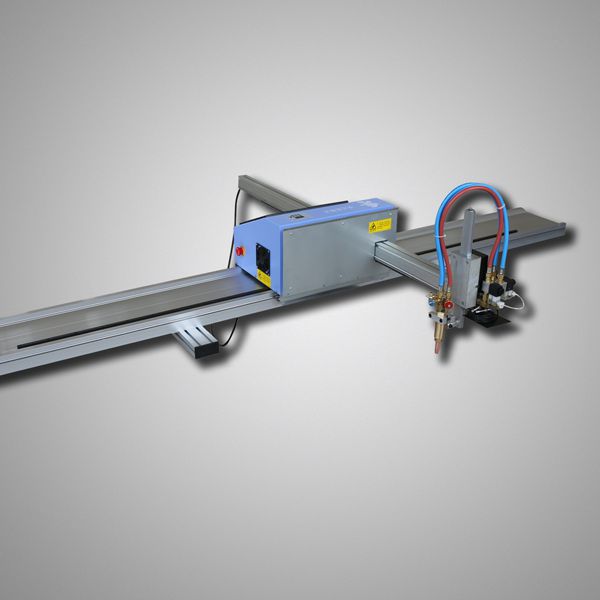

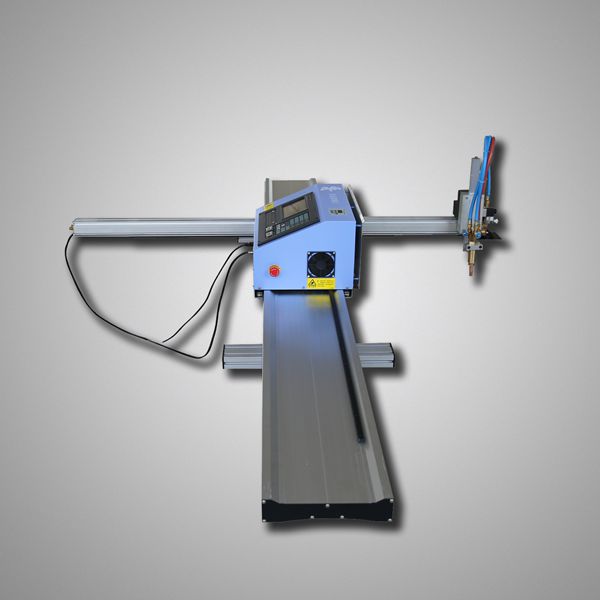

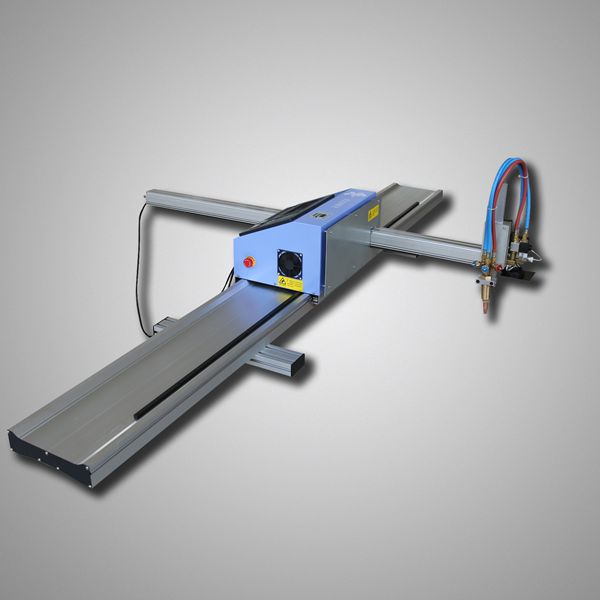

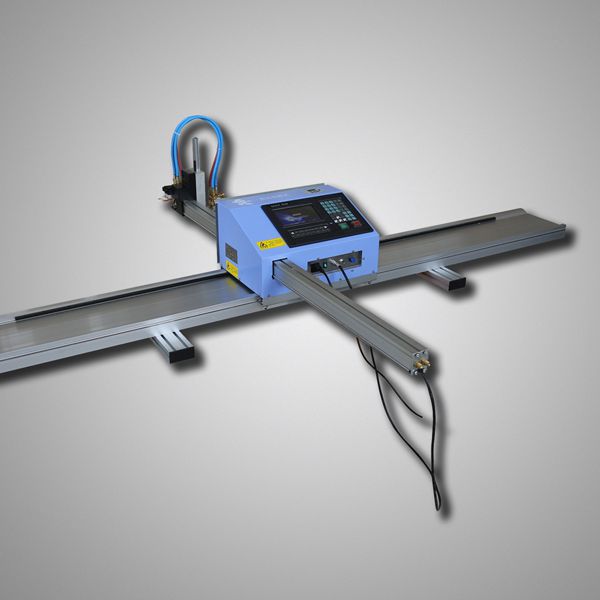

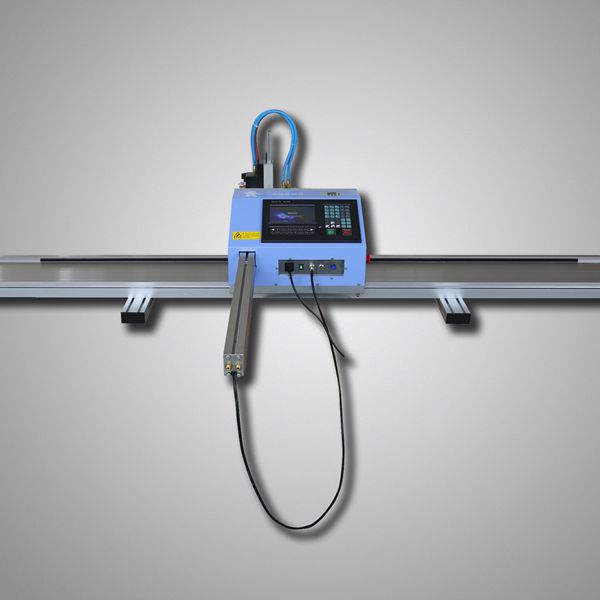

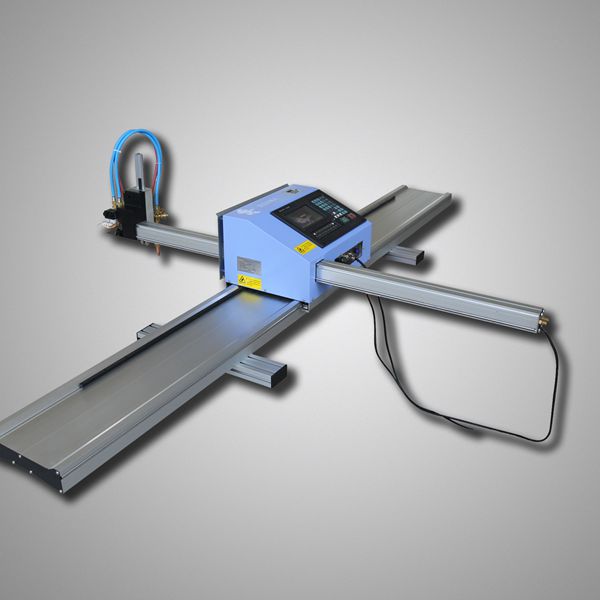

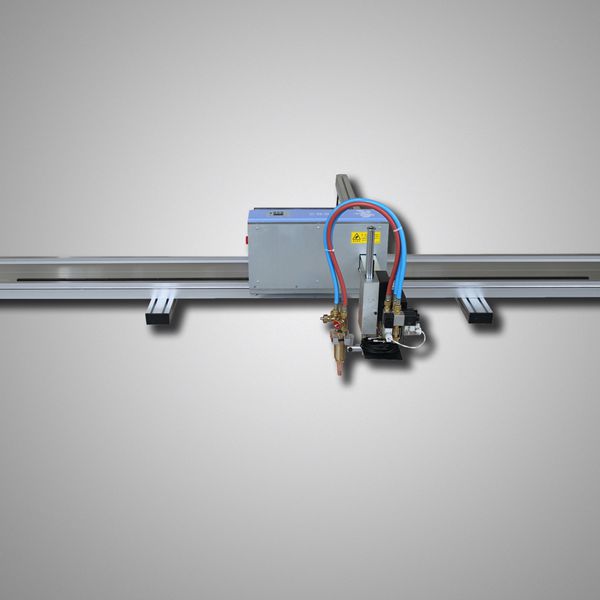

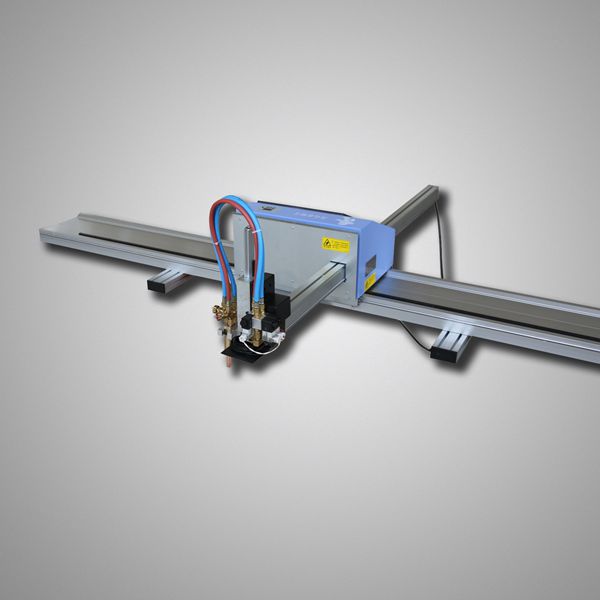

美达蓝精灵便携式数控火焰等离子切割机

基本概述

  “美达蓝精灵”便携式数控火焰等离子切割机是市面上迄今为止配置最高，功能最全，稳定性最好的便携式数控切割机，是“美达小蜜蜂”的高级版本，其完全高于“美达小蜜蜂”的功能和配置，在全面做好系统的可靠性和稳定性的同时，性能价格比尤为突出。
  “美达蓝精灵”与大型龙门切割机一样，可以切割由直线和圆孤构成的任意平面形状零件，图形动静态显示，直观易学，可直接在机器上编程，也可在电脑上绘制或利用现成的CAD文件通过随机附赠的软件直接转换为G代码程序文件，通过U盘传输到机器里，实现切割。

  ◇ 机箱采用全钢防磁结构，排除各种磁电干扰，保证数控系统可靠稳定运行；

  ◇ 高细分步进电机驱动，运行平稳，噪音低，精度高；

  ◇ 电子离合器功能，方便手动快速定位；

  ◇ 内部预留等离子弧压调高接口，兼容各型等离子切割机，弧压自动跟踪THC(选配)，精确实用；

  ◇ 整体式高强度一体化铝合金导轨，结构设计独特，保证了整个系统的运行精度，并取得专利：200720011857.9；

最突出特点
  ● ARM9+FPGA硬件方案，运算和界面刷新速度更快；

  ● 7英寸彩色液晶屏，界面友好，显示宽大丰富，高对比度使界面显示更清晰；

  ● 独有的起点对刀、检测钢板功能，图库数量高达63个，矩形文件直接共边功能；

  ● 高达4万的程序行数；

  ● 系统文件一键还原功能，后续维护更省心；

  ● 无线遥控器，12个基本功能的遥控操作；

系统功能

  1. 系统采用ARM9+FPGA硬件，运用实时多任务控制技术，运行平稳，程序和界面刷新速度快；

  2. 7寸彩色LCD，界面友好，人性化，简单易用，多语言；

  3. 256M超大加工文件存储空间；

  4. 整机工艺结构合理，配合全光耦隔离控制，超强的等离子抗干扰能力；

  5. 同时支持等离子和火焰切割，图形库功能，切孔切片选择功能，对加工的图形进行任意旋转、校正和X、Y 镜像功能，图形阵列功能；

  6. 延时、预热、穿孔等工艺控制；

  7. 等离子起弧检测、初始定位、拐角信号控制功能；

  8. 更换割枪枪嘴、位移穿孔、移动零件，割枪升降任意调节；

  9. 断点恢复功能，加工过程中断电保护，轨迹可以沿原路回退至原点；

  10. 割缝补偿功能，机床反向间隙补偿功能；

  11. 图形显示，实时切割轨迹移动显示；

  12. 内设诊断功能，帮助用户快速解决机器故障；

  13. 可将数控系统内的加工文件拷贝到 U 盘中；

  14. 文件名称可以显示中文名称，方便用户直观的辨别出存储的文件内容；

  15. 用户可以用 U 盘下载更新最新应用程序进行更新升级；

技术参数

操作手册说明书请点击以下链接
